Soal Latihan Materi Besaran dan Satuan Untuk SMA/SMK Kelas X

Soal Latihan Materi Besaran dan Satuan Untuk SMA/SMK Kelas X

1. Perhatikan gambar di bawah ini!

Hasil pengukuran tebal sebuah buku fisika menggunakan jangka sorong seperti diperlihatkan pada gambar di atas adalah ….

2.   Pengukuran diameter bola terlihat seperti gambar berikut.


Hitunglah besar diameter bola tersebut!

3.      a. 1,35 x 3,2 kg

       b. 0,6785 + 6,987 km

       c. 79,980 – 0,876 gram

       d. (1,06)²

       Hitunglah dengan menggunakan aturan angka penting!

       4. Sebutkan 7 Besaran Pokok beserta satuan dan simbolnya!

 5. Ubahlah bilangan berikut ke dalam notasi ilmiah!

a.       135.090.000 m

b.      0,000 000 000 000 745 km

c.       7.100.000.000.000 s

Kinematika Gerak Untuk SMK Kelas XI

KINEMATIKA GERAK

1. Gerak Lurus

ARTI GERAK
-suatu benda dikatakan bergerak manakala kedudukan benda itu berubah terhadap benda lain yang dijadikan sebagai titik acuan.
-benda dikatakan diam (tidak bergerak) manakala kedudukan benda itu tidak berubah terhadap benda lain yang dijadikan sebagai titik acuan

GERAK LURUS
-Gerak benda yang lintasannya lurus dinamakan gerak lurus.
-Gerak lurus suatu benda dalam kehidupan sehari-hari umumnya tidak beraturan.

Gerak lurus dapat dikelompokkan menjadi gerak lurus beraturan dan gerak lurus berubah beraturan yang dibedakan dengan ada dan tidaknya percepatan.

A. Gerak lurus beraturan
Suatu benda dikatakan melakukan gerak lurus beraturan jika kecepatannya selalu konstan. Kecepatan konstan artinya besar kecepatan alias kelajuan dan arah kecepatan selalu konstan. Karena besar kecepatan alias kelajuan dan arah kecepatan selalu konstan maka bisa dikatakan bahwa benda bergerak pada lintasan lurus dengan kelajuan konstan.

Grafik Gerak lurus beraturan ...
Grafik sangat membantu kita dalam menafsirkan suatu hal dengan mudah dan cepat. Untuk memudahkan kita menemukan hubungan antara Kecepatan, perpindahan dan waktu tempuh maka akan sangat membantu jika digambarkan grafik hubungan ketiga komponen tersebut.

Grafik kecepatan terhadap waktu









Berdasarkan grafik di atas, tampak bahwa besar kecepatan bernilai tetap pada tiap satuan waktu. Besar kecepatan tetap ditandai oleh garis lurus, berawal dari t = 0 hingga t akhir.


Grafik perpindahan terhadap waktu
Grafik posisi terhadap waktu, di mana posisi awal x₀ berhimpit dengan titik acuan nol.












B. gerak lurus berubah beraturan
Suatu benda dikatakan melakukan gerak lurus berubah beraturan (GLBB) jika percepatannya selalu konstan. Percepatan merupakan besaran vektor (besaran yang mempunyai besar dan arah). Percepatan konstan berarti besar dan arah percepatan selalu konstan setiap saat. Walaupun besar percepatan suatu benda selalu konstan tetapi jika arah percepatan selalu berubah maka percepatan benda tidak konstan. Demikian juga sebaliknya jika arah percepatan suatu benda selalu konstan tetapi besar percepatan selalu berubah maka percepatan benda tidak konstan.







dengan arti dan satuan dalam SI:

* v0 = kecepatan mula-mula (m/s)
* a = percepatan (m/s2)
* t = waktu (s)

2. Gerak melingkar

Besaran-Besaran Fisis dalam Gerak Melingkar

Dalam gerak lurus mengenal tiga besaran utama yaitu perpindahan (linear), kecepatan (linear) dan Percepatan (linear). Gerak melingkar juga memiliki tiga komponen tersebut, yaitu perpindahan sudut, kecepatan sudut dan percepatan sudut. Pada gerak lurus juga mengenal Gerak Lurus Beraturan dan Gerak Lurus Berubah Beraturan. Dalam gerak melingkar juga terdapat Gerak Melingkar Beraturan (GMB) dan Gerak Melingkar Berubah Beraturan (GMBB).

* Perpindahan Sudut
Ada tiga cara menghitung sudut. Cara pertama adalah menghitung sudut dalam derajat (^o). Satu lingkaran penuh sama dengan 360^o. Cara kedua adalah mengukur sudut dalam putaran. Satu lingkaran penuh sama dengan satu putaran. Dengan demikian, satu putaran = 360^o. Cara ketiga adalah dengan radian. Radian adalah satuan Sistem Internasional (SI) untuk perpindahan sudut, sehingga satuan ini akan sering kita gunakan dalam perhitungan.

*Kecepatan Sudut
Dalam gerak melingkar, bagian yang berbeda memiliki kecepatan yang berbeda. Misalnya gerak roda yang berputar. Bagian roda yang dekat dengan poros bergerak dengan kecepatan linear yang lebih kecil, sedangkan bagian yang jauh dari poros alias pusat roda bergerak dengan kecepatan linear yang lebih besar.

Pada gerak melingkar, kelajuan rotasi benda dinyatakan dengan putaran per menit (biasa disingkat rpm – revolution per minute). Kelajuan yang dinyatakan dengan satuan rpm adalah kelajuan sudut. Dalam gerak melingkar, kita juga dapat menyatakan arah putaran. misalnya kita menggunakan arah putaran jarum jam sebagai patokan. Oleh karena itu, kita dapat menyatakan kecepatan sudut, di mana selain menyatakan kelajuan sudut, juga menyatakan arahnya (ingat perbedaan kelajuan dan kecepatan, mengenai hal ini sudah Gurumuda terangkan pada Pokok bahasan Kinematika). Jika kecepatan pada gerak lurus disebut kecepatan linear (benda bergerak pada lintasan lurus), maka kecepatan pada gerak melingkar disebut kecepatan sudut, karena benda bergerak melalui sudut tertentu.

Terdapat dua jenis kecepatan pada Gerak Lurus, yakni kecepatan rata-rata dan kecepatan sesaat. Kita dapat mengetahui kecepatan rata-rata pada Gerak Lurus dengan membandingkan besarnya perpindahan yang ditempuh oleh benda dan waktu yang dibutuhkan benda untuk bergerak . Nah, pada gerak melingkar, kita dapat menghitung kecepatan sudut rata-rata dengan membandingkan perpindahan sudut dengan selang waktu yang dibutuhkan ketika benda berputar. Secara matematis kita tulis :



Kecepatan sudut sesaat

kita diperoleh dengan membandingkan perpindahan sudut dengan selang waktu yang sangat singkat. Secara matematis kita tulis :



Sesuai dengan kesepakatan ilmiah, jika ditulis kecepatan sudut maka yang dimaksud adalah kecepatan sudut sesaat. Kecepatan sudut termasuk besaran vektor. Vektor kecepatan sudut hanya memiliki dua arah (searah dengan putaran jarum jam atau berlawanan arah dengan putaran jarum jam), dengan demikian notasi vektor omega dapat ditulis dengan huruf miring dan cukup dengan memberi tanda positif atau negatif. Jika pada Gerak Lurus arah kecepatan sama dengan arah perpindahan, maka pada Gerak Melingkar, arah kecepatan sudut sama dengan arah perpindahan sudut.

*Percepatan Sudut

Dalam gerak melingkar, terdapat percepatan sudut apabila ada perubahan kecepatan sudut. Percepatan sudut terdiri dari percepatan sudut sesaat dan percepatan sudut rata-rata. Percepatan sudut rata-rata diperoleh dengan membandingkan perubahan kecepatan sudut dan selang waktu. Secara matematis ditulis :


Percepatan sudut sesaat diperoleh dengan membandingkan perubahan sudut dengan selang waktu yang sangat singkat. Secara matematis ditulis :

3 .Gerak lurus dan gerak melingkar

Dalam gerak melingkar, arah kecepatan linear dan percepatan linear selalu menyinggung lingkaran. Karenanya, dalam gerak melingkar, kecepatan linear dikenal juga sebagai kecepatan tangensial dan percepatan linear disebut juga sebagai percepatan tangensial.

Hubungan antara Perpindahan Linear dengan Perpindahan sudut

Pada gerak melingkar, apabila sebuah benda berputar terhadap pusat/porosnya maka setiap bagian benda tersebut bergerak dalam suatu lingkaran yang berpusat pada poros tersebut. Misalnya gerakan roda yang berputar atau bumi yang berotasi. Ketika bumi berotasi, kita yang berada di permukaan bumi juga ikut melakukan gerakan melingkar, di mana gerakan kita berpusat pada pusat bumi. Ketika kita berputar terhadap pusat bumi, kita memiliki kecepatan linear, yang arahnya selalu menyinggung lintasan rotasi bumi.

Perhatikanlah gambar di bawah ini.











ketika benda berputar terhadap poros O, titik A memiliki kecepatan linear (v) yang arahnya selalu menyinggung lintasan lingkaran.

Hubungan antara perpindahan linear titik A yang menempuh lintasan lingkaran sejauh x dan perpindahan sudut teta (dalam satuan radian), dinyatakan sebagai berikut :

Di mana r merupakan jarak titik A ke pusat lingkaran/jari-jari lingkaran.

Hubungan antara Kecepatan Tangensial dengan Kecepatan sudut

4. Gerak parabola (gerak peluru)

Pengertian Gerak Peluru

Gerak peluru merupakan suatu jenis gerakan benda yang pada awalnya diberi kecepatan awal lalu menempuh lintasan yang arahnya sepenuhnya dipengaruhi oleh gravitasi.

Karena gerak peluru termasuk dalam pokok bahasan kinematika (ilmu fisika yang membahas tentang gerak benda tanpa mempersoalkan penyebabnya), maka pada pembahasan ini, Gaya sebagai penyebab gerakan benda diabaikan, demikian juga gaya gesekan udara yang menghambat gerak benda. Kita hanya meninjau gerakan benda tersebut setelah diberikan kecepatan awal dan bergerak dalam lintasan melengkung di mana hanya terdapat pengaruh gravitasi.

Mengapa dikatakan gerak peluru ? kata peluru yang dimaksudkan di sini hanya istilah, bukan peluru pistol, senapan atau senjata lainnya. Dinamakan gerak peluru karena mungkin jenis gerakan ini mirip gerakan peluru yang ditembakkan.

Jenis-jenis Gerak Parabola

Dalam kehidupan sehari-hari terdapat beberapa jenis gerak parabola.

Pertama, gerakan benda berbentuk parabola ketika diberikan kecepatan awal dengan sudut teta terhadap garis horisontal, sebagaimana tampak pada gambar di bawah. Dalam kehidupan sehari-hari terdapat banyak gerakan benda yang berbentuk demikian. Beberapa di antaranya adalah gerakan bola yang ditendang oleh pemain sepak bola, gerakan bola basket yang dilemparkan ke ke dalam keranjang, gerakan bola tenis, gerakan bola volly, gerakan lompat jauh dan gerakan peluru atau rudal yang ditembakan dari permukaan bumi.

http://desianaputripermana.blogspot.co.id/2010/03/gerak-dengan-analisis-vektor.html

Gerak Lurus Untuk SMA/SMK Kelas X Semester 1

GERAK LURUS

Dalam fisika, gerak suatu benda harus dikaitkan dengan titik acuan. Jika kedudukan benda tersebut terhadap titik acuan berubah, maka benda tersebut disebut bergerak terhadap titik acuan itu. Jika kedudukan benda tersebut tetap terhadap titik acuan, maka benda tersebut tidak bisa dikatakan bergerak terhadap titik acuan tersebut.

 a. Jarak dan Perpindahan



Jika suatu benda bergerak, maka benda itu akan berubah posisi. Perubahan posisi benda pada waktu tertentu disebut dengan perpindahan. Sedangkan panjang lintasan yang sebenarnya yang ditempuh oleh benda selama bergerak disebut jarak. Jarak dan perpindahan dapat ditentukan dengan persamaan matematis sebagai berikut;





                 dengan x = posisi benda

Perpindahan memiliki besar dan arah maka perpindahan merupakan besaran vektor. Sedangkan jarak hanya besaran yang berupa nilai tanpa arah, sehingga jarak merupakan besaran skalar.

b. Kelajuan dan Kecepatan

Kelajuan dan kecepatan adalah dua buah besaran fisika yang berbeda arti. Kelajuan adalah jarak yang ditempuh benda tiap satuan waktu, sedangkan kecepatan adalah perpindahan benda tiap satuan waktu. Kelajuan dan kecepatan dinyatakan dalam satuan seperti kilometer/jam, mil/jam atau meter/sekon. Tetapi dalam SI satuan laju dan kecepatan adalah meter/sekon (m/s). Kelajuan merupakan besaran skalar, sehingga selalu bernilai positif, sedangkan kecepatan merupakan besaran vektor, sehingga dapat bernilai positif atau negatif.

1) Kelajuan dan Kecepatan Rata-rata
Kelajuan rata-rata adalah jarak tempuh dibagi selang waktu. Kelajuan rata-rata dapat ditentukan dengan persamaan matematik sebagai berikut.





Sedangkan kecepatan rata-rata adalah perpindahan tiap selang waktu. Kecepatan rata-rata dapat ditentukan dengan persamaan matematik sebagai berikut.



 2) Kelajuan Sesaat dan Kecepatan Sesaat

Kelajuan sesaat adalah besaran skalar yang menyatakan besar kelajuan benda pada waktu tertentu. Pada kendaraan seperti sepeda motor dan mobil biasanya dilengkapi dengan alat pengukur laju sesaat, yaitu spidometer. Sedangkan kecepatan sesaat adalah besaran vektor yang menyatakan kecepatan benda pada waktu tertentu. Jika perpindahan dinyatakan dengan  ∆s dan selang waktu dengan ∆t maka kecepatan pada saat t dapat dinyatakan dengan persamaan matematis sebagai berikut:





c. Percepatan dan Perlajuan

Dalam fisika percepatan adalah perubahan kecepatan tiap satuan waktu. Sedangkan perlajuan adalah perubahan kelajuan tiap satuan waktu. Percepatan merupakan besaran vektor yang mempunyai besar dan arah. Satuan untuk pengukuran percepatan adalah meter per detik kuadrat (m/ ). Percepatan dapat ditentukan dengan persamaan matematik sebagai berikut.

Percepatan merupakan besaran vektor, maka arah percepatan rata – rata  besarnya adalah ∆v/∆t, sedangkan arah percepatan sesaat sama dengan arah limit dari perubahan vektor kecepatan ( ) dan besarnya adalah  dv/dt

d.  Macam- macam Gerak Lurus

Di dalam fisika gerak lurus dibedakan menjadi 2 yaitu:

1. Gerak Lurus Beraturan
Salah satu jenis gerak yang dipelajari dalam fisika adalah gerak dalam lintasan lurus dengan kecepatan atau laju tetap. Gerak yang demikian disebut dengan gerak lurus beraturan. Sebuah benda yang bergerak lurus beraturan akan menempuh jarak yang sama dalam selang waktu yang sama.

berdasarkan gambar diatas, seseorang dikatakan bergerak lurus beraturan dalam selang waktu t1 sampai t4, jika jika dalam selang waktu ∆t1 menempuh jarak s1, dalam selang waktu ∆t2 menempuh jarak s2 dan dalam selang waktu ∆t3 menempuh jarak s3 dan ∆t1= ∆t2= ∆t3 serta s1 = s2 = s3

Meskipun konsep gerak lurus beraturan ini hanya sebuah konsep ideal, tetapi asumsi-asumsi dari konsep ini sangat bermanfaat. Benda yang bergerak lurus beraturan  mempunyai kecepatan (laju) tetap, maka grafik kecepatan terhadap waktu dari gerak ini dapat digambarkan sebagai berikut.

Berdasarkan grafik di atas, maka kecepatan benda setiap saat dapat dinyatakan dengan persamaan berikut.

V = vo

Sehingga benda yang bergerak lurus beraturan tidak mempunyai percepatan, hal ini karena sesuai dengan persamaan berikut ini,

Sedangkan, jarak yang ditempuh benda dapat ditentukan berdasarkan luas persegi panjang ABCD pada grafik di atas adalah

Berdasarkan persamaan di atas, maka grafik jarak (s) terhadap waktu (t) dari benda yang bergerak lurus beraturan ditunjukkan pada gambar di bawah ini

Berdasarkan grafik di atas, maka kecepatan benda dapat ditentukan dari kemiringan kurva  s = f (t), yaitu  ν = tan α, Dengan   α = sudut antara kurva dan sumbu t positif.

2. Gerak Lurus Berubah Beraturan
Gerak lurus berubah beraturan adalah gerak dengan lintasan lurus dan percepatannya tetap. Benda yang bergerak lurus berubah beraturan mempunyai perubahan kecepatan yang sama dalam selang waktu yang sama yaitu;



 Karena benda yang bergerak lurus berubah beraturan mempunyai percepatan tetap, maka grafik percepatan terhadap waktu dari gerak lurus berubah beraturan dapat digambarkan sebagai berikut:



Berdasarkan grafik, maka percepatan benda setiap saat dapat dinyatakan dengan persamaan  berikut ini.

 a = ao

Sehingga kecepatan benda setiap saat dapat ditentukan dari grafik sebagai berikut:

Berdasarkan persamaan kecepatan benda yang bergerak lurus berubah beraturan, maka grafik kecepatan (ν) terhadap waktu (t) dapat digambarkan sebagai berikut

Dari gambar di atas maka jarak benda yang ditempuh oleh benda setiap saat dapat ditentukan seperti berikut

Sehingga grafik jarak (s) terhadap waktu (t) dapat dilihat pada gambar dibawah

Hubungan laju (kecepatan), percepatan dan jarak dari benda yang bergerak lurus berubah beraturan dapat ditentukan dengan persamaan v = vo + at  dan s =  vot + 1/2at2  yaitu:





Trustho Raharjo dan Radiono, Fisika Mekanika, (Surakarta: LPP UNS dan UNS press, 2008)

https://ipa-area.blogspot.co.id/2015/12/materi-pokok-gerak-lurus-pada-pelajaran-fisika-kelas-x.html

Rangkaian Seri, Paralel dan Campuran Untuk SMK Kelas XII

Rangkaian Listrik

Amati berbagai peralatan listrik di sekitarmu. Lampu, kulkas, dan seterika listrik dihubungkan dengan sumber tegangan listrik, membentuk rangkaian listrik.

Ada dua jenis rangkaian listrik. Jenis rangkaian tersebut bergantung pada bagaimana bagian-bagian rangkaian (sumber tegangan, kawat penghubung, dan hambatan-hambatan) disusun. Rangkaian tersebut adalah rangkaian seri dan paralel.

1. Rangkaian seri

Mungkin kamu pernah memasang lampu dekorasi untuk penjor peringatan hari kemerdekaan. Jika salah satu lampu tersebut putus, semua lampu mati, dan biasanya kamu kesulitan mencari lampu mana yang putus. Lampu-lampu tersebut dirangkai secara seri.

Rangkaian Seri adalah salah satu rangkaian listrik yang disusun secara sejajar (seri). Baterai dalam senter umumnya disusun dalam rangkaian seri.

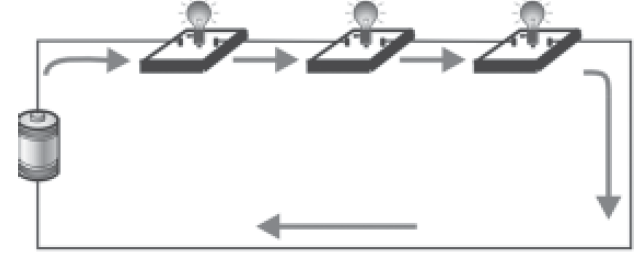

Pada rangkaian seri, hanya terdapat satu lintasan arus listrik. Bagian rangkaian dipasang secara berurutan, tanpa ada percabangan. Perhatikan diagram rangkaian seri pada Gambar dibawah

Dalam rangkaian seri, hanya ada satu jalan untuk arus listrik

Pada rangkaian seri apabila salah satu lampu diputuskan atau dimatikan maka lampu yang lain juga juga akan mati.

Contoh, Lihat dan cermati gambar dibawah jika saklar dimatikan maka kedua buah lampu akan mati semua. Hal ini merupakan salah satu Kerugian jika kita menggunakan rangkaian seri. Bayangkan saja  jika misal rangkaian listrik di rumah menggunakan rangkaian seri.

2. Hambatan pengganti dalam rangkaian seri

Kita dapat mengganti beberapa hambatan yang dirangkai secara seri dengan sebuah hambatan. Sebagai contoh, R1, R2, dan R3 dalam Gambar dibawah . dapat kita ganti dengan Rs. Kita akan mencari besar Rs.

Hambatan R1, R2, dan R3 dapat diganti dengan sebuah hambatan, yaitu Rs.

Kamu mengetahui bahwa jumlah beda potensial pada tiap-tiap hambatan sama dengan beda potensial sumber tegangan. Sesuai Gambardi atas , maka:

VAB = VAX + VXY + VYB

Sesuai dengan hukum Ohm, yaitu V = I × R, persamaan di atas dapat ditulis:

I × RS = I × R1 + I × R2 + I × R3

Karena I di mana-mana besarnya sama, maka:

Rs = R1 + R2 + R3

Secara umum, jika terdapat rangkaian seri dengan n buah hambatan yang besarnya R1, R2, R3, ... Rn, maka hambatan penggantinya adalah:

3. Rangkaian paralel

Apa yang terjadi jika lampu-lampu di rumahmu dirangkaikan seri? , begitu salah satu lampu mati, maka lampu yang lain juga akan padam. Untungnya berbagai peralatan listrik di rumahmu terhubung secara paralel. Rangkaian paralel terdiri atas beberapa cabang arus.

Hambatan R1, R2, dan R3 dihubungkan secara paralel.

Perhatikan rangkaian paralel pada Gambar di atas. Arus listrik terpisah menjadi tiga, mengalir pada tiap cabang.

Rangkaian listrik paralel adalah suatu rangkaian listrik, di mana semua input komponen berasal dari sumber yang sama. Semua komponen satu sama lain tersusun paralel.

Jika kuat arus pada tiap cabang dijumlahkan, maka besarnya sama dengan kuat arus sebelum memasuki cabang. Ini merupakan bunyi dari Hukum I Khirrchoff, persamaannya dapat dituliskan sebagai berikut.

Jika persamaan di atas diperluas untuk setiap cabang dalam rangkaian, maka akan berlaku kuat arus yang memasuki titik cabang sama dengan kuat arus yang meninggalkan titik cabang. Jika kenyataan ini diterapkan pada titik cabang A, maka akan berlaku seperti berikut.

I masuk ke titik cabang A = I keluar dari titik cabang A

atau

I = I1 + I2 + I3 + I4

Pada rangkaian paralel jika salah satu lampu diputuskan ( mati ), lampu yang lainya tetap menyala. Hal ini terjadi karena lampu yang lain masih terhubung dengan sumber arus listrik.
Lihat gambar di bawah ini ,

• Saklar 1 (s1) dimatikan maka yang mati hanya lampu 4 dan 5 sedangkan lampu 1, 2, dan 3 tetap menyala.
• Saklar 2 (s2) dimatikan yang mati hanya lampu 1, 2, dan 3 sedangkan lampu 4 dan 5 tetap menyala.

4. Hambatan pengganti dalam rangkaian paralel

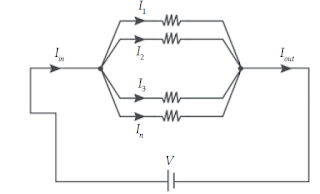

Beberapa hambatan yang dirangkaikan secara paralel dapat kita ganti dengan satu hambatan pengganti. Berapa besar hambatan pengganti dalam rangkaian paralel? Perhatikan tiga hambatanmyang dirangkaikan paralel padamGambar ini

Arus yang masuk cabang (Iin) sama dengan arus yang keluar (Iout).

Dalam rangkaian tersebut berlaku hubungan kuat arus sebagai berikut.

I = I1 + I2 + I3 +

Sesuai dengan hukum Ohm, persamaan tersebut dapat ditulis:

Seperti yang kamu amati dalam Kegiatan 4, beda potensial antara ujung-ujung hambatan pada rangkaian paralel besarnya sama dengan beda potensial sumber, atau

V = VAB = VCD = VEF . Akibatnya persamaan di atas dapat ditulis:

Persamaan di atas dapat diperluas untuk mencari hambatan pengganti R1, R2, R3, ..., Rn yang dirangkaikan paralel. Hambatan pengganti dapat diperoleh dari persamaan berikut.

dengan Rp = hambatan pengganti paralel ........................ Ω


Perhatikan tampilan gambar dibawah ,pada rangkaian listrik dengan garis merah menunjukkan rangkaian seri, jika saklar 3 dimatikan maka lampu 4 dan lampu 5 akan mati. Sedangkan rangkaian listrik dengan garis biru menunjukan rangkaian paralel. Jika saklar 1 dimatikan lampu yang mati hanya lampu 1 saja, demikian juga jika saklar 2 dimatikan lampu yang mati hanya lampu 2 saja.

Kelebihan rangkaian seri tentu salah satunya hemat kabel, dan rangkaiannya sederhana sehingga membuatnya pun cukup mudah. Kerugiannya pada saat satu lampu mati, yang lain juga mati. Begitu juga pada nyala lampunya, tidak terang (redup). Energinya juga boros, karena digambarkan Rangkaian Seri 1R+1R+1R. rangkaian paralel adalah 1/R+1/R+1/R. Sementara keuntungan dan kerugian rangkaian paralel adalah kebalikan dari kerugian dan keuntungan seri. Sedang yang disebut rangkaian rumit adalah rangkaian gabungan antara paralel dan seri.
Contohnya adalah lampu di rumah.

5. Rangkaian campuran seri dan paralel

Dalam rangkaian yang kompleks, seperti rangkaian pada perangkat elektronik, kamu dapat menjumpai rangkaian yang terdiri dari gabungan rangkaian seri dan paralel. .

Untuk menghitung hambatan penggantinya kamu cari dulu hambatan pengganti R1, R2, dan R3 yang terangkai secara paralel. Rangkaian selanjutnya dapat disederhanakan menjadi rangkaian seri.

(a) R1, R2, dan R3 terangkai paralel, dengan hambatan pengganti Rp, (b) Hambatan pengganti totalnya adalah rangkaian seri Rp dengan R4.
